W układach samochodowych i sterujących najwięcej problemów powoduje nie sam ruch, lecz jego odczyt: sterownik musi wiedzieć, gdzie jest pedał, wałek, klapa albo wirnik i czy sygnał pojawia się bez zakłóceń. Czujniki oparte na polu magnetycznym rozwiązują to bez styku mechanicznego, dlatego dobrze znoszą drgania, wilgoć i brud. W tym tekście wyjaśniam, jak to działa, gdzie taki element ma sens w aucie, po czym poznać usterkę i jak dobrać właściwy zamiennik.
Najważniejsze informacje w skrócie
- Mierzy pole magnetyczne i na tej podstawie zamienia je na sygnał elektryczny, a nie „czyta” ruch bezpośrednio.
- W motoryzacji służy do kontroli położenia, prędkości, kierunku ruchu i stanów otwarte/zamknięte.
- Są wersje przełączające, zatrzaskowe, liniowe i wieloosiowe, a każda pracuje trochę inaczej.
- Diagnostyka wymaga sprawdzenia zasilania, masy, magnesu, szczeliny i jakości sygnału, najlepiej także na oscyloskopie.
- Multimetr nie zawsze wystarczy, zwłaszcza gdy wyjście jest cyfrowe albo PWM.
- Przy zamienniku liczą się typ wyjścia, napięcie, biegunowość magnesu i geometria montażu.
Jak działa i co tak naprawdę mierzy
W praktyce to niewielki układ scalony, który reaguje na zmianę pola magnetycznego. Gdy obok przesuwa się magnes albo element z odpowiednio ukształtowanym polem, wewnętrzna elektronika zamienia tę zmianę na napięcie, impuls albo sygnał PWM. To właśnie dlatego taki element jest przydatny tam, gdzie zwykły styk szybko by się zużył albo zaczął fałszować odczyt przez kurz i drgania.
Najprościej mówiąc, pole magnetyczne wchodzi, sygnał elektryczny wychodzi. W wersji cyfrowej układ zachowuje się jak przełącznik: przekroczony próg oznacza stan 0 albo 1. W wersji liniowej sygnał rośnie lub maleje proporcjonalnie do natężenia pola. Nowoczesne układy potrafią reagować na bardzo słabe pola, nawet około 2 mT, a w precyzyjnych rozwiązaniach progi zadziałania schodzą do około ±1 mT.
Właśnie ta prostota daje dużą swobodę projektowania. W części czujników brak pola oznacza wyjście ustawione mniej więcej w połowie zasilania, a przy ruchu magnesu sygnał przesuwa się płynnie. W innych urządzeniach ważne jest tylko to, czy pole przekroczyło próg. Najpierw dobrze zrozumieć tę różnicę, bo od niej zależy całe dalsze użycie w aucie. Najwięcej sensu widać dopiero wtedy, gdy przełożymy to na konkretne miejsca w pojeździe.
Gdzie spotyka się go w systemach sterowania i na kontrolkach
W samochodzie taki element nie siedzi wyłącznie przy kole czy wale. Trafia też do pedałów, wybieraków, zamków, pokręteł i napędów elektrycznych, bo sterownik potrzebuje nie tylko informacji „jest albo nie ma”, ale często także bardzo dokładnego położenia. Dla mnie to jedna z tych technologii, która cicho robi robotę w miejscach, gdzie użytkownik widzi tylko płynniejsze działanie albo zapaloną kontrolkę.
| Zastosowanie | Co mierzy | Po co to jest |
|---|---|---|
| Pedał gazu, hamulca, sprzęgła | Położenie tłoka lub dźwigni | Płynniejsza reakcja, mniej zużywających się styków |
| Wybierak biegów i dźwignia sterująca | Pozycja i kierunek ruchu | Precyzyjny odczyt położeń i zabezpieczenie logiki skrzyni |

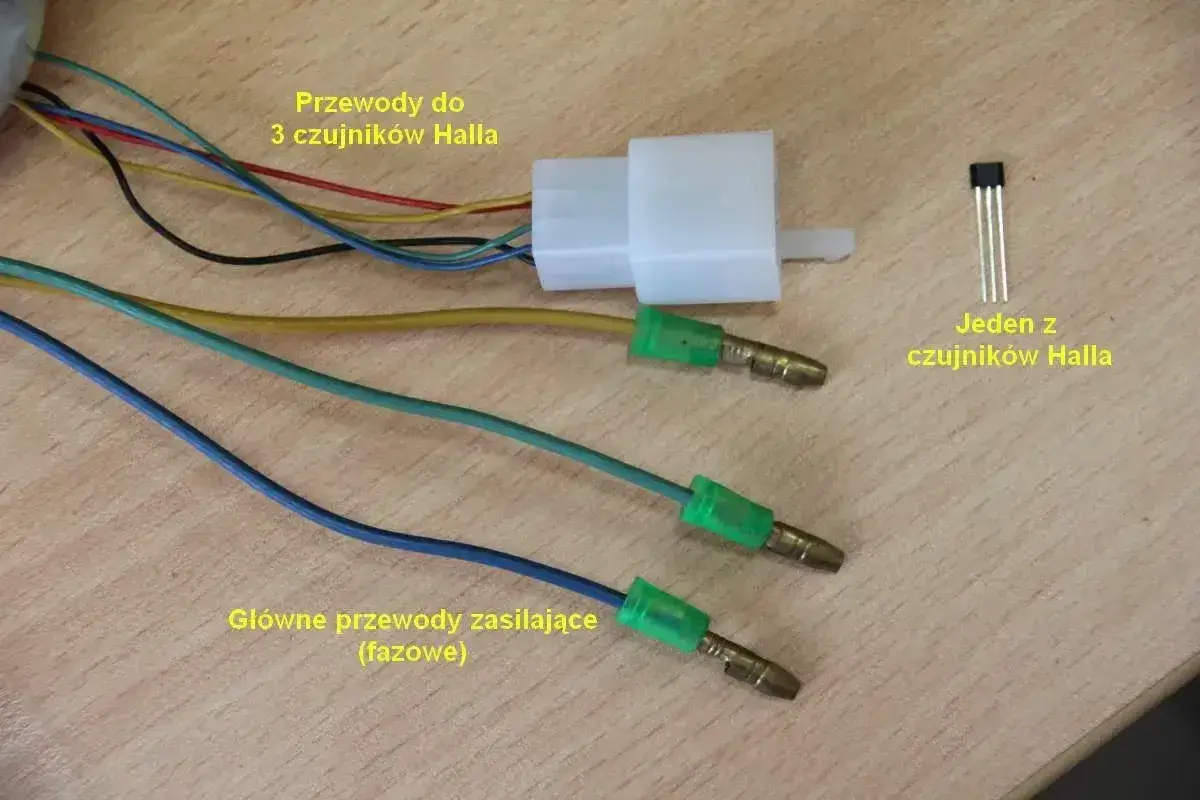

| Koło, wałek, wentylator, silnik BLDC | Prędkość i położenie | Obsługa ABS, wentylatorów, pomp i napędów elektrycznych |
| Drzwi, maska, klapa, zapięcie | Stan otwarte/zamknięte | Kontrolka na zegarach i logika komfortu |
| Pokrętła, joysticki, elementy interfejsu | Ruch lub pozycja | Cicha, trwała obsługa bez mechanicznego zużycia |
Jeżeli taki sygnał znika, sterownik może zapalić kontrolkę ABS, ESP albo check engine, ale sama lampka nie mówi jeszcze, że winny jest konkretnie sensor. Ja zwykle patrzę szerzej: zasilanie, masa, wiązka, stan magnesu i dopiero potem sam element. To prowadzi do kolejnego ważnego pytania: jakie są jego odmiany i dlaczego nie każdy działa tak samo.
Jakie są jego odmiany i czym się różnią
W praktyce nie ma jednego „uniwersalnego” rozwiązania. Są wersje, które tylko przełączają stan, takie które pamiętają ostatni biegun, oraz układy liniowe i wieloosiowe, które podają dużo bogatszy sygnał. Jeśli dobór jest przypadkowy, zamiennik może działać na stole, ale zawieść po montażu w aucie.
| Rodzaj | Jaki daje sygnał | Największa zaleta | Ograniczenie | Typowe użycie |
|---|---|---|---|---|
| Przełącznik | Stan 0/1 po przekroczeniu progu | Prosty i tani | Widzi tylko dwa stany | Krańcówki, klapy, zapięcia |
| Zatrzask | Zmienia stan po pojawieniu się przeciwnego bieguna | Dobra kontrola kierunku i obrotu | Wymaga poprawnej geometrii magnesu | Liczniki impulsów, enkodery, obroty |
| Liniowy | Napięcie lub PWM proporcjonalne do pola | Dokładne położenie | Wrażliwy na ustawienie i kalibrację | Pedały, dźwignie, pozycjonowanie |
| Wieloosiowy 3D | Informacja z kilku osi naraz | Duża swoboda montażu | Większa złożoność i koszt | Pokrętła, joysticki, precyzyjne kąty |
W przełącznikach ważna jest histereza, czyli różnica między punktem zadziałania a powrotu. Dzięki niej sygnał nie „drży” na granicy pola. Z kolei w wersjach liniowych często trzeba pilnować nie tylko samego magnesu, ale też jego orientacji i odległości od układu. To właśnie przechodzi płynnie do praktyki serwisowej: po czym poznać, że coś jest nie tak.
Jak rozpoznać usterkę bez zgadywania
Awaria rzadko wygląda jak jeden oczywisty objaw. Częściej zaczyna się od błędu sporadycznego, chwilowego zaniku sygnału albo sytuacji, w której kontrolka zapala się dopiero po rozgrzaniu auta lub po wstrząsie. Jeśli pytasz mnie, od czego zacząć, odpowiedź jest prosta: od toru zasilania i odczytu sygnału, nie od wymiany części w ciemno.
- Odczytaj błędy i sprawdź dane bieżące. Szukaj nie tylko kodu usterki, ale też tego, czy sygnał w ogóle się zmienia.
- Skontroluj zasilanie i masę. Uszkodzona wiązka, luźna wtyczka albo korozja złącza potrafią dać dokładnie te same objawy co uszkodzony sensor.
- Obejrzyj magnes, tarczę i odstęp montażowy. Zbyt duża szczelina albo przesunięcie potrafią całkowicie rozjechać odczyt.
- Sprawdź przebieg na oscyloskopie. To najlepszy sposób, by zobaczyć, czy sygnał jest stabilny, czy tylko „jakoś” wygląda na mierniku.
- Poruszaj wiązką i elementem podczas testu. Jeśli odczyt skacze po ruszeniu przewodu, problem zwykle leży w połączeniu, nie w samym układzie.
Najczęstszy błąd, jaki widzę, to testowanie takiego układu wyłącznie zwykłym multimetrem. Przy wyjściu cyfrowym albo PWM miernik pokaże wartość uśrednioną i łatwo wyciągnąć zły wniosek. Drugi błąd to wymiana samego elementu bez sprawdzenia pierścienia magnetycznego, opiłków i elementów stalowych w pobliżu. Gdy to uporządkujemy, naturalnie pojawia się pytanie, czy w ogóle warto wybierać ten typ rozwiązania zamiast innych sensorów.
Czym różni się od indukcyjnego czujnika i kontaktronu
Jeśli dobierasz zamiennik, porównanie z innymi rozwiązaniami często oszczędza pół dnia diagnozy. W praktyce najczęściej rozważa się jeszcze czujnik indukcyjny i kontaktron, bo oba też pracują z magnesem albo z metalowym celem, ale robią to w zupełnie inny sposób.
| Rozwiązanie | Zasilanie | Działa przy postoju | Największy plus | Największy minus |
|---|---|---|---|---|
| Układ Halla | Tak | Tak | Dobry kompromis między precyzją, trwałością i czułością | Wymaga poprawnego zasilania i geometrii magnesu |
| Indukcyjny | Zwykle nie | Nie | Prosty i odporny konstrukcyjnie | Sygnał słabnie przy małej prędkości i nie pracuje od zera |
| Kontaktron | Nie | Tak | Bardzo prosty, tani i intuicyjny | Element mechaniczny, mniej trwały i wrażliwy na drgania |
Jeśli układ ma liczyć bardzo wolne ruchy, wykrywać pozycję przy postoju albo współpracować z elektroniką sterującą, rozwiązanie magnetyczne zwykle wygrywa. Jeśli potrzebujesz tylko prostego otwarcia i zamknięcia, kontaktron bywa wystarczający. Jeśli z kolei interesuje cię wyłącznie klasyczny sygnał prędkości z obracającego się elementu, indukcyjny wariant nadal ma sens, ale trzeba pamiętać o jego ograniczeniach. Na koniec zostaje najważniejsze w warsztacie i w projekcie: jak nie pomylić samego sensora z problemem montażowym.
Kiedy winny jest nie sam element, lecz magnes, szczelina albo sterownik
Przy wymianie najłatwiej skupić się na numerze części, a najwięcej błędów robi się właśnie na geometrii montażu. Ja nie dobieram zamiennika wyłącznie po obudowie, bo w takich układach decyduje nie tylko elektronika, ale cały układ mechaniczno-magnetyczny.
- Typ wyjścia - cyfrowy, latch, analogowy albo PWM. Jeśli nie zgadza się z oczekiwaniem sterownika, zamiennik będzie działał pozornie, ale błędnie.
- Zasilanie - część układów pracuje z 3.3 V lub 5 V, a w motoryzacji spotyka się też wersje przygotowane do szerszych zakresów, nawet do 38 V. Sama zgodność napięcia nie wystarczy, ale bez niej nie ma sensu iść dalej.
- Biegunowość i odległość - jedne układy reagują na biegun północny, inne na południowy, a w wersjach liniowych liczy się również zakres ruchu i punkt pracy.
- Otoczenie mechaniczne - stalowe obejmy, łożyska, rdza i opiłki potrafią zniekształcić pole. Jeśli projekt wymaga precyzji, testuję to jeszcze przed finalnym montażem.
- Warunki pracy - temperatura, woda, wibracje i jakość złącza często decydują o tym, czy układ przetrwa dłużej niż sam element elektroniczny.
W praktyce najlepszy wynik daje podejście całym układem: najpierw sprawdzam magnes i wiązkę, potem sam element, a dopiero na końcu sterownik. Taki porządek oszczędza czas, bo nie wymieniam części tylko dlatego, że sygnał wyglądał dziwnie na zwykłym mierniku. Jeśli chodzi o sens stosowania, właśnie to jest najważniejsza lekcja: w tych rozwiązaniach wygrywa nie „sam czujnik”, lecz dobrze zestrojony zestaw magnesu, elektroniki i montażu.
