W samochodzie bezpiecznik często decyduje o tym, czy działa światło, radio, nawiew albo podgrzewanie szyby. W tym tekście pokazuję najważniejsze rodzaje bezpieczników samochodowych, wyjaśniam, jak rozpoznać je po wyglądzie i kolorze oraz podpowiadam, kiedy zwykła wymiana rozwiązuje problem, a kiedy trzeba szukać zwarcia albo uszkodzonego modułu.
Najkrócej: liczy się typ, amperaż i miejsce zastosowania
- W autach najczęściej spotyka się bezpieczniki blade, cartridge oraz bolt-down, a w starszych modelach także szklane lub ceramiczne.
- Kolor pomaga, ale nie zastępuje nadruku i opisu w instrukcji - zwłaszcza przy wyższych prądach.
- Jeśli pada tylko jeden układ, winny bywa bezpiecznik; jeśli nowy element przepala się od razu, problem zwykle leży głębiej.
- Bezpiecznik zawsze dobiera się do gniazda i amperażu, a nie „na oko” ani według tego, co akurat pasuje fizycznie.
- W układach bezpieczeństwa, takich jak ABS, ESP czy poduszki, przepalony bezpiecznik może zapalić kontrolkę i wyłączyć system.
Najczęściej spotykane bezpieczniki w aucie
Jeżeli mam uporządkować temat praktycznie, zaczynam od tego, że w samochodach nie ma jednego uniwersalnego bezpiecznika do wszystkiego. Konstruktorzy dobierają go do prądu, miejsca i rodzaju obciążenia, dlatego w jednym aucie znajdziesz małe elementy w kabinie, a przy akumulatorze większe wkładki do cięższych obwodów. To właśnie dlatego sama nazwa „bezpiecznik samochodowy” niewiele mówi, dopóki nie zobaczysz konkretnej rodziny i wartości amperowej.
| Typ | Jak wygląda | Gdzie najczęściej trafia | Praktyczna uwaga |
|---|---|---|---|
| Micro2 i Micro3 | Bardzo małe, płaskie bezpieczniki blade | Nowe auta, ciasne skrzynki wewnątrz kabiny | Dają oszczędność miejsca, ale wymagają dokładnego dopasowania do gniazda. |
| Low-profile mini i mini | Niewielkie blade wkładki z cienkimi nóżkami | Oświetlenie, gniazda, radio, komfort | To jeden z najpopularniejszych formatów w autach osobowych. |
| Standard ATC/ATO/ATS | Klasyczny większy bezpiecznik blade | Starsze modele i część prostszych instalacji | Łatwy do rozpoznania, ale nie wolno mylić go z mini, bo gniazda nie są zamienne. |
| Maxi | Szerszy i wyższy bezpiecznik blade | Wentylator nawiewu, ogrzewanie szyby, duże odbiorniki | Obsługuje wyższe prądy, więc często chroni obwody, które naprawdę mocno obciążają instalację. |
| Cartridge JCASE i Low Profile JCASE | Kompaktowa wkładka w plastikowej obudowie | Układy o dużym poborze, moduły zasilania, skrzynki pod maską | W nowszych konstrukcjach daje lepsze wykorzystanie miejsca i lepiej znosi obciążenia chwilowe. |
| MEGA, MIDI i inne bolt-down | Wkładki przykręcane śrubami | Akumulator, alternator, grube przewody, kampery, rozbudowane instalacje | To już poziom dużych prądów, często od kilkudziesięciu do kilkuset amperów. |
| Szklane i ceramiczne topikowe | Wkładki rurowe, zwykle w starszych autach | Klasyki, youngtimery, czasem przeróbki i dodatki | Dziś spotykane rzadziej, ale w starszej motoryzacji wciąż bardzo realne. |
W praktyce najważniejsze jest jedno: nie wolno zastępować jednego typu innym tylko dlatego, że „mieści się” w gnieździe. Jeśli auto przewidziano pod mini, nie wciska się standardu, a jeśli instalacja wymaga wkładki bolt-down, blade nie załatwi sprawy. To prowadzi nas do kolejnej rzeczy, czyli do odczytywania koloru i amperażu bez zgadywania.

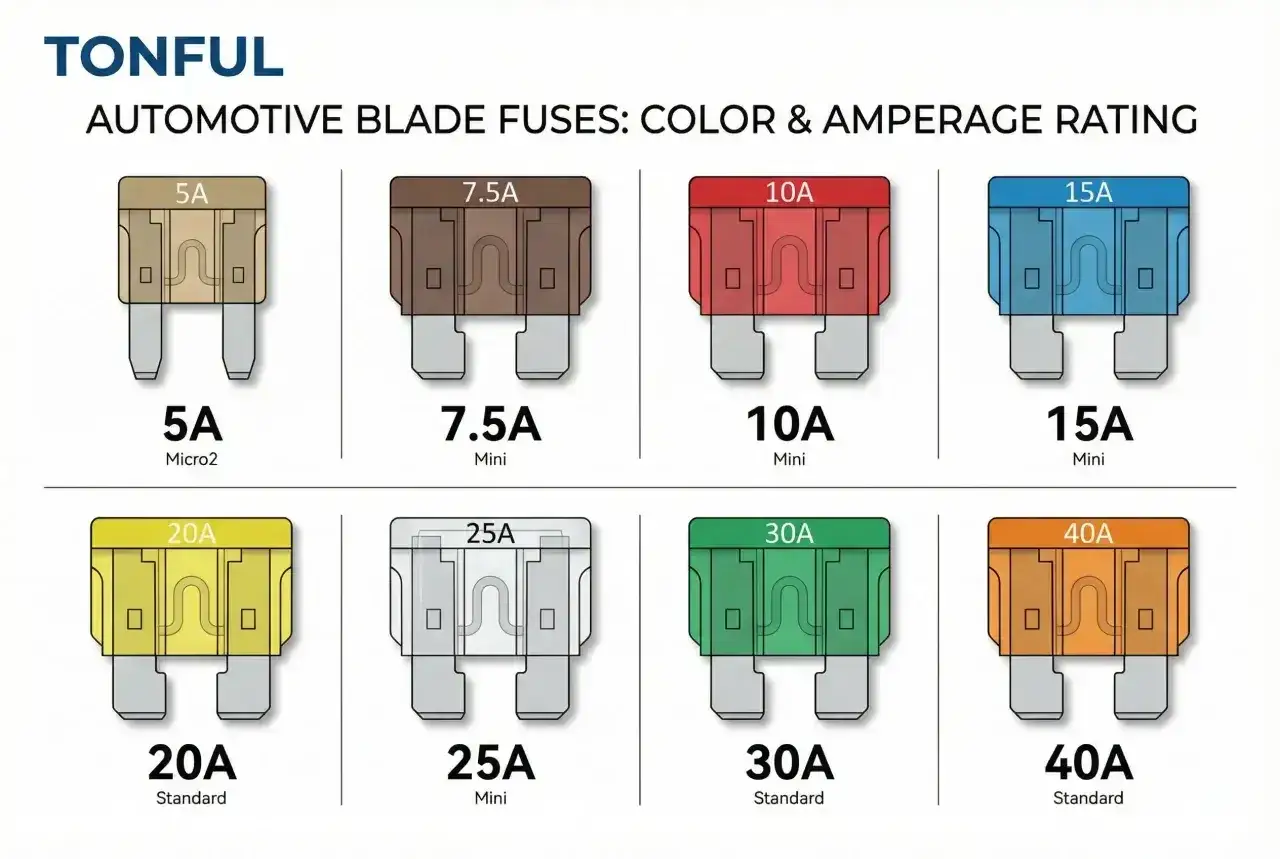

Jak odczytać kolor, numer i amperaż
Tu najłatwiej o pomyłkę. Kolor rzeczywiście pomaga, ale nie jest jedyną informacją. Ja zwykle patrzę w takiej kolejności: najpierw nadruk na górze, potem kolor, a dopiero na końcu porównuję z opisem w instrukcji lub na pokrywie skrzynki. To ważne zwłaszcza wtedy, gdy poprzedni właściciel auta albo ktoś z warsztatu włożył zamiennik z innej serii.
| Kolor | Typowy amperaż | Uwaga praktyczna |
|---|---|---|
| Czarny | 1 A | Raczej do bardzo małych obwodów pomocniczych. |
| Szary | 2 A | Często spotykany w delikatnych układach elektronicznych. |
| Fioletowy | 3 A | Popularny w małych obwodach sterujących. |
| Różowy | 4 A | Stosowany tam, gdzie pobór jest niewielki, ale nie zerowy. |
| Beżowy / jasnobrązowy | 5 A | Jeden z częstszych małych wartościowych bezpieczników. |
| Brązowy | 7,5 A | Wiele obwodów komfortu i części oświetlenia. |
| Czerwony | 10 A | Bardzo popularny w wielu autach. |
| Niebieski | 15 A | Częsty w gniazdach i części zasilania akcesoriów. |
| Żółty | 20 A | Obwody o wyższym poborze, np. niektóre elementy komfortu. |
| Przezroczysty / biały | 25 A | Warto sprawdzać nadruk, bo nazwa koloru zależy od producenta. |
| Zielony | 30 A | Częsty w obwodach o większym obciążeniu. |
| Niebiesko-zielony | 35 A | Nie każdy producent stosuje dokładnie ten sam odcień. |
| Pomarańczowy | 40 A | Zwykle już do mocniejszych odbiorników. |
Kolor nie wystarcza w rodzinach wysokoprądowych, bo przy maxi, JCASE czy bolt-down ważniejszy bywa nadruk niż sam odcień plastiku. W starszych lub mieszanych skrzynkach możesz też znaleźć elementy, które ktoś wymienił na zamiennik z innej serii, więc sam kolor bez sprawdzenia opisu potrafi wprowadzić w błąd. Skoro wiadomo już, jak czytać sam element, warto przejść do tego, za co konkretnie odpowiada w aucie i co oznacza jego awaria.
Który bezpiecznik odpowiada za który system i kontrolkę
Tu pojawia się najwięcej nieporozumień. Nie każda awaria bezpiecznika zapali kontrolkę, ale w układach sterowanych elektronicznie może się tak stać. Przy prostych odbiornikach, takich jak lampka, radio czy gniazdo 12 V, objaw bywa banalny: coś po prostu przestaje działać. W układach ABS, ESP, poduszek czy wspomagania sytuacja jest poważniejsza, bo brak zasilania potrafi uruchomić kontrolkę i od razu wyłączyć dany system z pracy.
| Układ | Typowy rodzaj bezpiecznika | Co zwykle zauważysz |
|---|---|---|
| Oświetlenie zewnętrzne i wnętrza | Mini, Micro2, standard | Gaśnie jedna lampa, jedna strona albo cały obwód świateł. |
| Radio, ekran, USB, gniazdo 12 V | Mini, Micro2, low-profile mini | Brak zasilania, reset urządzenia albo nie działa ładowanie telefonu. |
| Centralny zamek, szyby, lusterka | Mini, JCASE, czasem maxi | Jeden z elementów komfortu działa wybiórczo albo przestaje działać całkowicie. |
| Nawiew, ogrzewanie tylnej szyby, pompa wody w kamperze | Maxi, JCASE, MEGA lub MIDI | Duży odbiornik przestaje pracować i szybko widać spadek komfortu lub funkcji. |
| ABS, ESP, moduły sterujące, poduszki | Mini, JCASE, czasem osobne wkładki zasilające | Może zapalić się kontrolka układu bezpieczeństwa i system przechodzi w tryb awaryjny. |
| Dodatkowa instalacja w kamperze | Blade, MIDI, MEGA | Nie działa lodówka, ładowarka DC-DC, przetwornica albo oświetlenie zabudowy. |
Ja zwracam uwagę na jedną rzecz szczególnie: jeżeli bezpiecznik chroni moduł sterujący, kontrolka może być skutkiem utraty zasilania, a nie samą przyczyną awarii. To oznacza, że po wymianie trzeba jeszcze sprawdzić, czy błąd nie wraca. I właśnie dlatego kolejnym krokiem jest bezpieczna kontrola oraz wymiana, bez zgadywania i bez ryzyka uszkodzenia instalacji.
Jak sprawdzić i wymienić bezpiecznik bez ryzyka
Najpierw wyłączam zapłon i wszystkie odbiorniki, a potem szukam schematu w instrukcji lub na pokrywie skrzynki. W wielu autach opisy są oznaczone jako F1, F2, F3 i tak dalej, ale samo oznaczenie numeru nie mówi jeszcze, co dany element zasila. Dopiero opis obwodu pozwala sensownie szukać przyczyny.
- Znajdź właściwą skrzynkę bezpieczników. W autach osobowych bywa pod deską, w schowku, w komorze silnika albo przy akumulatorze.
- Odczytaj opis obwodu i porównaj go z objawem. Jeśli nie działa radio, nie zaczynaj od przypadkowego elementu w komorze silnika.
- Wyjmij bezpiecznik szczypcami albo plastikowym ściągaczem. Warto robić to delikatnie, żeby nie uszkodzić styków.
- Sprawdź wkładkę wzrokowo i najlepiej multimetrem. Sama blaszka w przezroczystej obudowie zwykle pokazuje przerwę, ale pomiar daje pewniejszą odpowiedź.
- Włóż dokładnie taki sam typ i ten sam amperaż. Nie zwiększaj wartości „na próbę”, bo chronisz przewód, a nie testujesz cierpliwość instalacji.
- Uruchom układ i obserwuj, czy problem wraca. Jeśli nowy element przepala się od razu, to już nie jest zwykła wymiana.
W praktyce lubię jeszcze jedną kontrolę: sprawdzam, czy po obu stronach bezpiecznika pojawia się napięcie. To prosty test, który często od razu mówi, czy problem jest w samym wkładzie, czy już w zasilaniu przed skrzynką. Gdy jednak nowy element znika natychmiast, trzeba przestać zgadywać i przejść do szukania przyczyny usterki.
Gdy nowy bezpiecznik znów się przepala
Jeżeli po dwóch próbach ten sam bezpiecznik nadal pada, ja zakładam, że nie był winny sam bezpiecznik, tylko coś w obwodzie. Najczęściej chodzi o zwarcie w przewodzie, zaśniedziałą wtyczkę, zalanie połączenia albo źle podłączone akcesorium, które dokłada zbyt duży pobór. Częsty scenariusz to też dołożone światła, ładowarka, kamera, wzmacniacz lub inny element podpięty „byle gdzie”, bez poprawnego zabezpieczenia.
W samochodach z większą elektroniką bezpiecznik bywa tylko pierwszym sygnałem ostrzegawczym. Uszkodzony moduł może pobierać prąd nieprawidłowo, a wtedy sama wymiana wkładki niczego nie rozwiąże. W takiej sytuacji sens ma już diagnostyka miernikiem, a przy układach bezpieczeństwa także odczyt błędów z komputera. Ja nie jeżdżę długo z powracającym przepaleniem, bo wtedy łatwo dobić przewód albo uszkodzić kolejny element instalacji.
Jeśli problem dotyczy kontrolki ABS, poduszek albo ESP, nie odkładam naprawy na później. Taki układ nie ma być „prawie sprawny”, tylko działać zgodnie z przeznaczeniem. To prowadzi do ostatniej, bardzo praktycznej rzeczy: co warto mieć pod ręką, zanim cokolwiek przestanie działać.
Co warto trzymać w aucie i kamperze na awaryjny moment
Najbardziej rozsądny zestaw awaryjny jest mały i tani. W aucie osobowym trzymam zwykle kilka najpopularniejszych wartości amperowych w rodzinie, którą faktycznie ma dane auto: 5, 10, 15, 20 i 30 A. Do tego dorzucam plastikowy ściągacz do bezpieczników albo małe szczypce i zdjęcie schematu z pokrywy skrzynki. To wystarcza w większości prostych awarii, które potrafią unieruchomić radio, nawiew czy gniazdo zasilania.
W kamperze zestaw warto rozszerzyć o większe wkładki typu MIDI albo MEGA, jeśli taka instalacja rzeczywiście występuje. Tam awaria bezpiecznika potrafi odciąć pompę wody, lodówkę, ładowarkę albo przetwornicę, więc kilka zapasowych elementów robi realną różnicę. Taki pakiet kosztuje niewiele, a oszczędza nerwy, czas i przypadkowe „naprawy” drutem, które kończą się znacznie gorzej niż pierwotna usterka.
Jeżeli chcesz podejść do tematu rozsądnie, pamiętaj o trzech rzeczach: najpierw rozpoznaj typ bezpiecznika, potem sprawdź amperaż, a dopiero na końcu szukaj przyczyny awarii. Właśnie to odróżnia szybką, bezpieczną naprawę od zgadywania, które tylko odsuwają problem na chwilę.
